Dans le domaine de la production de bobines et de la fabrication de composants électroniques, leTendeur d'enroulement de bobinejoue un rôle indispensable. Ce dispositif contrôle et stabilise la tension du fil pendant le processus d'enroulement, garantissant que chaque bobine est enroulée avec une précision et une densité constantes. Sans un tendeur fonctionnant correctement, le processus de bobinage peut souffrir de bobines irrégulières, de ruptures de fil et de mauvaises performances du produit final.
Un tendeur d'enroulement de bobine est conçu pour appliquer une tension précise aux fils de cuivre, d'aluminium ou recouverts d'émail pendant les opérations d'enroulement. Il évite le mou du fil, réduit le gaspillage de matériaux et garantit un fonctionnement fluide sur les bobineuses automatiques ou semi-automatiques. Dans les industries modernes – des transformateurs et moteurs aux inductances et solénoïdes – une tension constante est essentielle pour la qualité des produits, l’efficacité électrique et la durabilité à long terme.
L'objectif principal d'un tendeur est d'assurer une tension uniforme du fil tout au long du cycle d'enroulement, ce qui affecte considérablement la forme, la résistance et l'inductance de la bobine. En maintenant une tension constante, il élimine le risque de déformation, améliorant à la fois la stabilité mécanique et la précision des performances.
Le principe de fonctionnement d'un tendeur de bobine est basé sur un contrôle mécanique ou électromagnétique. Les modèles mécaniques utilisent des ressorts et des patins de friction pour gérer la tension, tandis que les tendeurs électroniques avancés utilisent des capteurs et des servomoteurs pour ajuster dynamiquement la force en fonction de la vitesse et du diamètre du fil.
Voici les paramètres techniques clés qui déterminent les performances et la compatibilité entre les différents systèmes de production de bobines :
| Paramètre | Gamme de spécifications | Description |
|---|---|---|
| Plage de tension | 10g – 2000g (réglable) | Détermine l'étanchéité et la cohérence du fil pendant l'enroulement |
| Diamètre de fil applicable | 0,02 mm – 1,0 mm | Prend en charge les fils de calibre fin et standard pour diverses applications de bobines |
| Type de contrôle | Mécanique / Magnétique / Électronique | Définit la façon dont la tension est gérée – via la friction, la force magnétique ou le système d'asservissement |
| Précision de tension | ±1% | Assure une cohérence d’enroulement de haute précision |
| Type de frein | Aimant permanent/embrayage à poudre/servomoteur | Contrôle la réponse du couple et la douceur pendant le bobinage |
| Compatibilité des matériaux de fil | Fil de cuivre, d'aluminium et recouvert d'émail | Compatible avec les matériaux de bobinage industriels standards |
| Type d'utilisation | Systèmes de remontage manuels, semi-automatiques et entièrement automatiques | Applicable à toutes les échelles de production et niveaux d’automatisation |
Le processus démarre lorsque le fil passe à travers un guide et est introduit dans le tendeur, où une force régulée est appliquée. Selon le système, la tension est soit résistée passivement par friction, soit contrôlée activement par des capteurs. L’objectif est d’équilibrer la vitesse d’alimentation du fil et la vitesse de rotation de la bobine pour obtenir une tension optimale à tout moment.
Les systèmes avancés de bobinage de bobines adoptent de plus en plus la technologie de contrôle numérique de la tension, qui utilise des microcontrôleurs pour détecter et ajuster le couple en temps réel. Cela améliore non seulement la fiabilité, mais évite également l’usure mécanique des revêtements délicats des fils, minimisant ainsi les défauts de production.
Dans les environnements de fabrication à grand volume, le contrôle précis de la tension a un impact direct sur la qualité et l’efficacité de la production. Sans tendeur fiable, même des incohérences mineures peuvent entraîner une perte de performances ou une défaillance de la bobine pendant le fonctionnement. Vous trouverez ci-dessous les principaux avantages qui expliquent pourquoi les tendeurs de bobines deviennent la pierre angulaire des systèmes de production modernes :
Précision et uniformité améliorées – Garantit que chaque couche d’enroulement maintient une étanchéité constante, conduisant à une meilleure intégrité de la bobine et une meilleure stabilité électrique.
Rupture de fil réduite – Maintient une tension équilibrée tout au long du processus, évitant ainsi la tension du fil et la fatigue mécanique.
Productivité accrue – Le réglage automatisé de la tension minimise les temps d’arrêt et l’intervention de l’opérateur.
Rentabilité – Réduit le gaspillage de matériaux coûteux comme le fil de cuivre et minimise les reprises ou les rejets.
Durée de vie améliorée de l'équipement – Une tension d'enroulement douce réduit la contrainte sur les machines et les roulements.
Compatibilité et flexibilité – Fonctionne avec une large gamme de diamètres de fil et de modèles de machines, adaptable à différentes échelles de production.
Efficacité énergétique – Les tendeurs électroniques modernes optimisent le couple et le contrôle du moteur, réduisant ainsi la consommation d'énergie.
Alors que les tendances manufacturières mondiales évoluent vers des usines intelligentes et une automatisation de précision, les tendeurs évoluent de systèmes mécaniques vers des systèmes entièrement numériques. Grâce à l'intégration de l'IoT et à l'étalonnage assisté par l'IA, la nouvelle génération de tendeurs de bobines peut s'adapter automatiquement aux changements environnementaux tels que l'humidité, l'épaisseur du fil et les variations de vitesse.
Cette évolution améliore non seulement la précision, mais prend également en charge la maintenance prédictive, permettant aux systèmes de surveiller les niveaux d'usure, de détecter les anomalies et de planifier automatiquement l'entretien. Le résultat est un processus de production plus stable, efficace et rentable, conforme aux normes de l'Industrie 4.0.
Q1 : Quels facteurs doivent être pris en compte lors de la sélection d’un tendeur d’enroulement de bobine ?
R : Le choix dépend de plusieurs facteurs tels que le type de fil, le diamètre, la plage de tension souhaitée et la vitesse de production. Pour les fils fins (inférieurs à 0,05 mm), un tendeur électronique avec servocommande offre une plus grande précision et un contrôle plus fluide. Pour les applications générales, un tendeur mécanique ou magnétique peut suffire. D'autres considérations incluent la stabilité environnementale, les exigences de maintenance et la compatibilité avec l'équipement de bobinage existant.
Q2 : À quelle fréquence un tendeur d’enroulement de bobine doit-il être entretenu ou calibré ?
R : La fréquence de maintenance varie en fonction de l’intensité de l’utilisation. Pour les opérations continues à grande vitesse, l’étalonnage doit être effectué tous les 3 à 6 mois pour garantir une précision de tension optimale. Un nettoyage régulier des patins de tension, des ensembles magnétiques et des guide-fils est essentiel pour éviter l'accumulation de poussière ou l'usure qui pourrait altérer les réglages de tension. Les tendeurs électroniques peuvent inclure des fonctionnalités d'auto-étalonnage, réduisant ainsi les interventions manuelles.
L’avenir des tendeurs de bobines réside dans l’automatisation, la numérisation et l’intégration. À mesure que les industries mondiales adoptent des pratiques de fabrication intelligentes, les tendeurs deviennent de plus en plus intelligents et connectés. La nouvelle génération de modèles propose des analyses de données en temps réel, permettant aux opérateurs de surveiller les performances à distance et de procéder à des ajustements basés sur les données.
Les développements à venir incluent :
Systèmes de contrôle adaptatifs qui détectent automatiquement les changements de tension du fil et ajustent le couple sans intervention manuelle.
Surveillance sans fil qui permet aux ingénieurs qualité de suivre simultanément plusieurs stations de bobinage.
Algorithmes de maintenance prédictive qui analysent les données opérationnelles pour anticiper et prévenir les pannes potentielles.
Des conceptions légères et modulaires qui simplifient l’assemblage, l’étalonnage et le remplacement dans les lignes automatisées.
Ces innovations devraient redéfinir les normes de productivité et offrir aux fabricants un contrôle, une précision et une efficacité énergétique accrus. La combinaison de la technologie des capteurs et de l’optimisation basée sur l’IA garantit que l’ensemble du processus de bobinage – du début à la fin – fonctionne à des niveaux de performances optimaux.

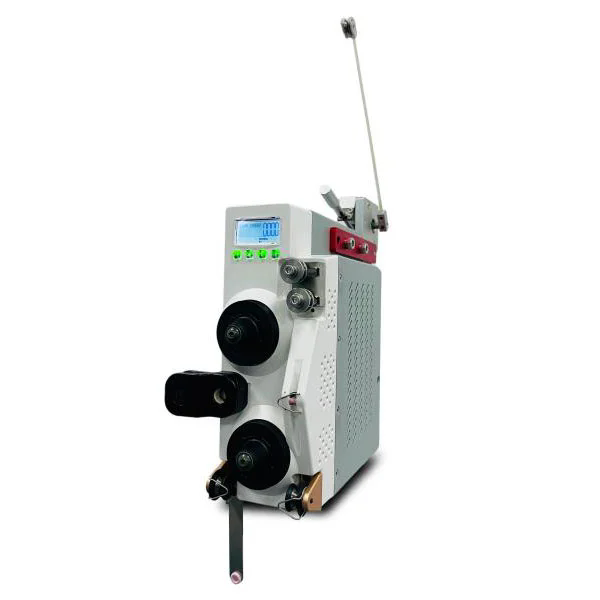

Dans le paysage concurrentiel de la fabrication de bobines, Zongheng se distingue comme une marque de confiance engagée dans la précision, la durabilité et l'innovation. Chaque tendeur d'enroulement de bobine Zongheng est conçu à l'aide de matériaux de haute qualité et d'une technologie de contrôle avancée pour répondre aux exigences de la production automatisée moderne.
Les tendeurs Zongheng offrent :
Performances de tension constantes et fiables pour tous les diamètres de fil.
Opération à faible maintenance avec une conception robuste.
Haute compatibilité avec les systèmes de remontage automatique et manuel.
Excellent rapport coût/performance.
Longue durée de vie soutenue par un contrôle qualité rigoureux.
Avec plus de deux décennies d'expertise industrielle,Zonghengs'est imposé comme un choix privilégié pour les fabricants de transformateurs, les producteurs de moteurs et les usines d'électronique de précision du monde entier. La marque investit continuellement dans la R&D et l'innovation, garantissant que chaque produit reflète les dernières avancées en matière de technologie de bobinage.
Pour les industries cherchant à améliorer la précision des bobines, à réduire les déchets et à améliorer l’efficacité globale de la production, les tendeurs de bobines de Zongheng constituent une solution éprouvée et fiable.
Contactez-nousaujourd'hui pour en savoir plus sur la gamme complète de solutions de bobinage de Zongheng et sur la manière dont elles peuvent optimiser votre ligne de production pour une précision et des performances maximales.
